產品特點
? 符合PXI規范2.2版（PXI-9527）
? 24位Sigma-Delta ADC與DAC
? 采樣率最高達432 KS/s，可軟件編程
? 可編程輸入范圍：±40 V，±10 V，±3.16 V， ±1 V，±0.316 V
? 可編程輸出范圍：±10 V，±1 V，±0.1 V
? 交流或直流輸入耦合，可軟件選擇
? 觸發I/O接頭，用于外部數字觸發信號的
? 每路模擬輸入上都支持IEPE輸出，可軟件配置

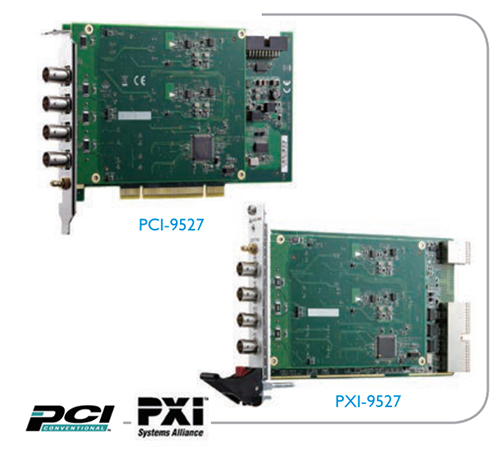

產品介紹
24位高分辨率動態信號采集與發生器
華頡科技提供凌華的高分辨率雙通道模擬輸入輸出動態信號采集卡與發生器PXI/PCI-9527。該卡設計用于音頻測試、聲音測量及振動分析等應用。數據采集卡PCI-9527，擁有兩組24位同步采樣模擬輸入通道。24位Sigma-Delta ADC提供的采樣率高達432KS/s，適用于動態信號測量應用。其采樣率可通過設置板載的DDS時鐘源進行調節，以達到合適頻率。所有通道同步取樣，可接受的輸入電壓范圍為±40V至±0.316V。
PCI-9527模擬量輸入通道的AC或DC耦合方式可由軟件進行靈活設置，并且為IEPE加速規提供了4mA的電流偏移。華頡科技的PCI-9527還提供了兩路24位高分辨率模擬輸出。這兩路模擬量輸出通道可由軟件編程實現高達216 KS/s的同步輸出效果。同時兩路通道的輸出范圍也可由軟件自定義，分別為0.1V、1V或10V。
凌華PCI-9527中文資料下載地址：http://www.ycxybz.cn/upload/files/2020/6/5c3fa5daaa06d4ea.pdf
產品亮點
提供給一般用戶或用于POC 的客戶，內建完整音頻測試項目，無需編程即可快速上手。
為測試麥克風和人工嘴提供完整校準功能
支持凌華科技PCI-9527 (2 AI & 2 AI)，適用于音頻回路測試
支持快速傅立葉轉換 (FFT) 能夠快速進行運算，并顯示SNR, THD, THD+N測試結果

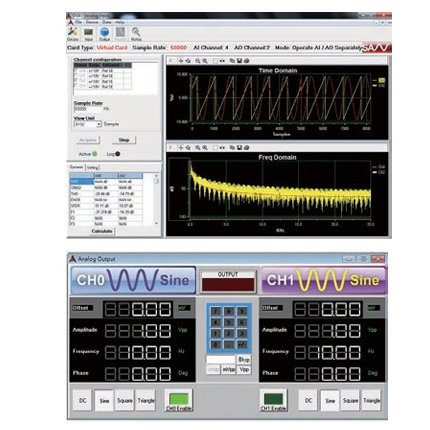

顯示時域波形和頻譜，方便工程師進行快速驗證和排錯
適用于自動化的生產線測試如S/N 掃描 Pass/Fail 界限值，設定及測試報告功能
為用戶提供現成的測試項目,用戶可直接在待測設備 (如：揚聲器、麥克風、手機、耳機、喇叭) 上進行音頻測試
靈活的數字化解決方案：
動態信號采集卡提供高精度的測量與分析，因此能夠廣泛應用于音頻測試、聲學測量、環境噪音測試、振動分析、NVH測量、機器狀態監控以及旋轉式機械監測等領域。凌華科技聲音和振動硬件提供高達24位的模數轉換(ADC)分辨率以及432 kS/s采樣率的動態信號采集硬件，包含PXI、PCI和USB總線平臺，涵蓋從便攜式測量、工業現場監控以及高通道同步監測等范圍，出色的靈活性使其可以用于建各種具有最優性價比的自動化測試系統，協助用戶減少了開發時間，降低了系統成本。更多詳情歡迎撥打020-85561976來電咨詢~

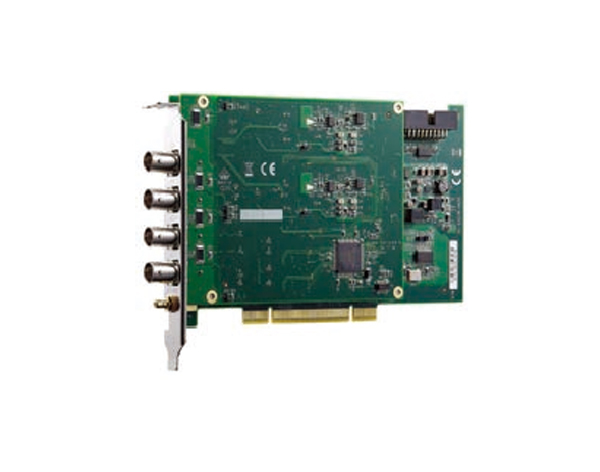

訂購指南
| 產品圖 | 型號 | 產品 | |
| 主件 |  |
PCI-9527 | 雙通道24位 432 KS/s高分辨率動態信號采集和信號發生器 |
| 附件 | SMB-SMB-1M | SMB對SMB線纜，1米 | |
| SMB-BNC-1M | SMB對BNC線纜，1米 |

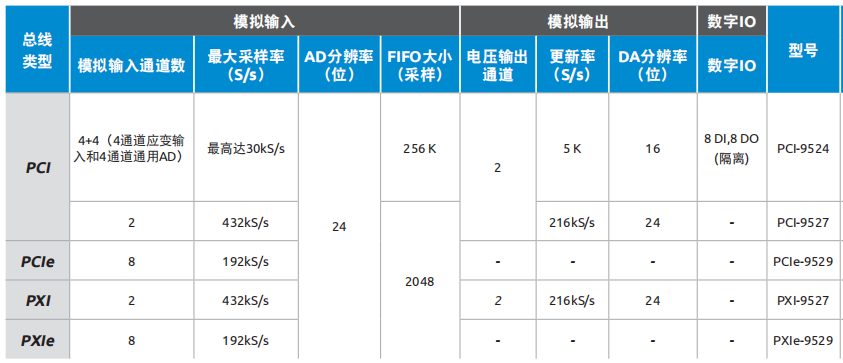

動態信號采集模塊選型

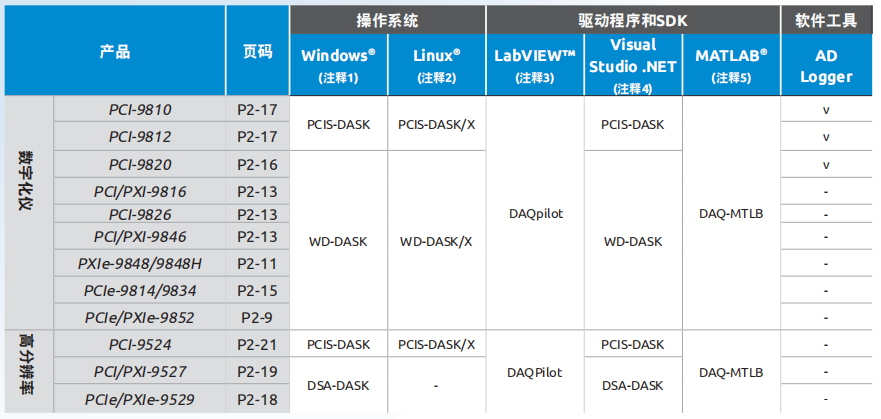

軟件選型
